隨著用戶對供電可靠性要求的不斷提高，可靠性定量計算分析在供電可靠性管理中的作用也越來越大。提出了可靠性評估在配電網建設改造環節的應用思路：基于可靠性評估結果，辨識系統薄弱環節和重要用戶薄弱環節;基于薄弱環節分析結果，從網絡、設備、技術和管理4個方面提出改善措施，并進行措施的效益/成本分析，實現項目?jī)?yōu)選。介紹了供電網計算分析及輔助決策軟件(CEES軟件)可靠性評估模塊，并借助CEES可靠性評估模塊實現了某市13條中壓配電線路的可靠性評估及其在建設改造環節的具體應用，驗證了所提方法、思路的實用性和可操作性，表明了CEES可靠性評估軟件在配電網建設改造中能發揮重要作用。

0 引言

據電力公司統計，80%的用戶停電事故是由配電系統故障引起的。而中壓配電網對電力用戶安全可靠用電有最直接的影響，因此，中壓配電網可靠性評估具有重要意義。目前，中壓配電網可靠性評估大多是依賴人的經驗的定性評估，定量評估的相關研究較少。

文獻[3]開發了一種用于10kV線路供電可靠性分析計算的工具，但僅僅得到了系統可靠性指標，沒有運用可靠性評估結果指導網絡的建設改造。

文獻[4]開發了一套中壓配電網供電可靠性定量評估系統，并應用該軟件包對江西省某地區中壓配電網的供電可靠性進行了定量分析計算，找出了可靠性薄弱環節，但沒有對可靠性改善措施進行效益/成本分析。

文獻[5-6]將可靠性評估方法應用到了縣級電網規劃中，在規劃方案編制完成后，利用可靠性評估軟件TPLAN對規劃方案進行可靠性評估和分析，從而對規劃方案進行修改，但是相關建議較粗略，且沒有對方案進行經濟性分析。

文獻[7]基于ETAP開展了配電網可靠性評估，并利用ETAP可靠性成本靈敏度分析查找關鍵元件，但該文只是粗略地給出了一些提高可靠性的建議。

文獻[8]建立了可靠性跟蹤模型，以此尋找對系統可靠性指標“貢獻”較大的元件，即為系統薄弱環節，但這種方法不便于工程應用。

本文提出了可靠性評估在配電網建設改造環節的應用思路，介紹了供電網計算分析及輔助決策軟件(CEES軟件)可靠性評估模塊，借助CEES可靠性評估軟件開展配電網可靠性評估和薄弱環節辨識，基于薄弱環節分析結果，從網絡、設備、技術和管理4個方面提出改善措施，并進行措施的效益/成本分析，實現項目?jī)?yōu)選。應用案例驗證了本文所提方法、思路及該軟件的實用性和可操作性。

1 可靠性評估在配電網建設改造環節的應用

1.1 應用思路

在建設改造環節，可以通過可靠性評估辨識配電網薄弱環節，評估可靠性提升措施的實施效果，優選配電網建設改造項目，具體應用思路如下：

1)基于現狀電網的可靠性指標，進行系統薄弱環節分析和重要用戶薄弱環節分析。

2)基于薄弱環節分析，給出可靠性提升的建設改造項目。

3)進行各項目的效益/成本分析，評估可靠性提升措施的實施效果。

4)優選配電網建設改造項目。

1.2 可靠性提升措施

供電可靠性影響因素包括網絡、設備、技術、管理等方面。首先，由于停電的主體在于設備，因此有效降低各類原因所引起的設備故障率至關重要;其次，由于停電由工作人員來處理，因此平均停電時間的減少需要通過先進技術和管理的有效實施來實現;再次，網絡結構的合理布置可以在很大程度上縮小單次停電范圍，從而有效減少用戶平均停電時間。因此，提高供電可靠性的工作主要包含以下4個方面。

1)網絡結構方面：包括提高供電能力，增加線路分段，提高聯絡率和提高饋線可轉供率。

2)設備方面：包括更換老舊設備，提高設備抵御自然災害能力和降低外力破壞影響。

3)技術方面：包括全面推廣帶電作業，加強配電自動化建設，大力推廣設備狀態監測及檢修，全面應用不停電作業技術，提高操作和檢修效率，提高二次裝備技術水平和開展專項研究。

4)管理方面：包括加強基礎管理，建立責任傳遞機制，加強綜合停電管理，加強轉供電管理，加強配電網運行管理，降低配電網故障率和加強需求側管理。

2 CEES軟件可靠性評估模塊介紹

CEES可靠性評估模塊采用了文獻[10]的核心算法，該算法一般只需對網絡進行幾次搜索便可找出各停運元件的停電范圍、隔離范圍和轉供范圍，搜索次數與網絡規模弱相關，適用于一般結構(即輻射網、環網或兩者混合)的大規模復雜配電網絡可靠性評估。

CEES基于圖形化的計算分析可節省大量的人力、物力和工作時間，顯著提高工程技術人員的計算分析能力，實現了“智能、簡單、有趣、實用”的最終用戶需求。

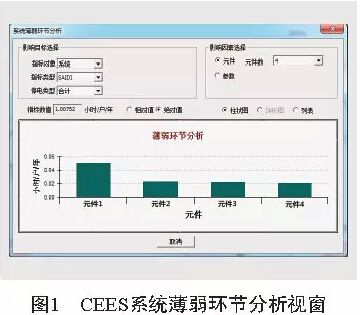

CEES配電網薄弱環節分析功能視窗如圖1所示，用戶可以選擇多種不同的“影響目標選擇”和“影響因素選擇”進行靈活組合分析，可以方便、快捷、準確地從多角度、有針對性地在單線圖上自動定位影響系統可靠性的薄弱環節。

1)“影響目標選擇”包括“指標對象”(系統或負荷點)、“指標類型”(SAIDI、ENS、SAIFI、停運率、年停電時間U)和“停電類型”(故障、計劃或合計)。

2)“影響因素選擇”可選擇最大影響選擇目標的“元件”或“元件組塊”，以及各種可靠性故障或時間“參數”。其中，“參數”可選擇“停電類型”(故障或計劃)和“停電時間”。“停電時間”可顯示故障“定位隔離”、“故障矯正”和“故障切換”，以及“計劃隔離”、“計劃作業”和“計劃切換”6個參數的影響大小或占比。

3)雙擊“列表”中的最大影響元件可在單線圖上自動定位其位置，方便分析和尋找影響系統可靠性的薄弱環節。

3 應用案例

3.1 電網現狀

評估對象為某市中心13條中壓配電線路，線路聯絡率為100%，線路滿足“-1”準則比例為61.54%，主干線路平均分段數為3，主干線與分支線配置帶保護分界開關比例為100%;所選13條線路全部實現配電自動化(“三遙”終端覆蓋率為100%);線路典型接線方式為單環網、雙環網、多分段適度聯絡。

3.2 計算結果

設備故障率和修復時間以及計劃停電相關參數分別如表1和表2所示。基于表1和表2所示參數，借助CEES進行可靠性評估，得到的系統可靠性指標、饋線可靠性指標、用戶(負荷點)可靠性指標和重要用戶可靠性指標分別如表3～表6所示。

由表3可知，系統供電可靠性為99.9885%，其中僅考慮故障停電為99.9979%，僅考慮計劃停電為99.9906%;系統平均停電時間為1.0074h/(戶a)，其中計劃停電為0.826h/(戶a)，占比為81.99%。由表4可知，線路3可靠率最高，超過99.9990%，線路10供電可靠率最差，僅為99.9573%。由表5可知，用戶可靠性指標總體較好。其中，平均停電時間小于0.5h/a的用戶有182戶，占47.77%。

3.3 薄弱環節分析

3.3.1 系統薄弱環節分析

基于SAIDI指標分析系統薄弱環節，從網架結構及元件角度分析，影響系統SAIDI的元件(指某一設備、線路段等)排序如圖2所示。對系統SAIDI影響較大的元件為線路10的1#-11#、線路10的0#-1#、線路10的11#-18#，線路4的6#分支箱。

結合具體線路分析可知，線路10網絡結構不合理，分段數不足，無法充分發揮聯絡線路的轉供功能，屬于系統網架薄弱環節，建議增加分段或增加聯絡線。

線路4的6#分支箱對可靠性影響較大是由于該分支箱為老式分支箱，內部無線路開關，無法有效隔離線路故障及計劃?rùn)z修，如圖3所示。

從停電類型方面分析，故障與計劃停電對SAIDI的影響如圖4所示。

計劃停電超過全年停電時間的80%，計劃停電為薄弱環節，需加強計劃停電管理工作，提高配電網帶電作業率，減少線路計劃?rùn)z修時間，杜絕重復停電。

不同類型停電時間參數分布如圖5所示。由于該地區饋線均已實現配電自動化，故障定位隔離時間、故障切換時間、計劃隔離時間、計劃切換時間大大縮短。主要為故障矯正時間和計劃作業時間，計劃作業占較大比重，主要原因是架空線、電纜的計劃?rùn)z修率比故障率要高，計劃?rùn)z修時間比故障修復時間長。

3.3.2 重要用戶薄弱環節分析

重要用戶中可靠性最差的為市公安局，對其停電時間影響最大的元件為A支線，包括A支線2#-3#、A支線3#-4#、A支線4#-5#、A支線5#-6#、A支線3#-3#1，如圖6所示。主要原因?yàn)槭泄簿质菃坞娫垂╇?，電源進線故障時停電持續時間為線路修復時間。建議對重要用戶進行雙電源改造，或者在下游裝設開關，減小下游停電對其造成的影響。

3.4 改善措施及其效果

基于薄弱環節分析結果，本文從網絡、設備、技術和管理4個方面，對該市現狀電網提出改善措施。

3.4.1 網絡結構方面措施及其效果

經過薄弱環節分析，線路10為系統薄弱環節，從網絡結構方面提出3個改善方案。3個方案實施效果及投資比較如表7所示。

方案一：線路10前段線路對系統平均停電時間的影響最大，分別在8#桿-9#桿、10#桿支線下線加裝分段開關。

方案二：在線路10的10#桿支線末端增加電纜線路聯絡。

方案三：同時實施方案一和方案二。

由表7可知，方案一投資最少，單位投資創造GDP最大。方案三對可靠性的提升效果最顯著，方案一和方案二對可靠性的改善情況基本相等。因此，若以提升可靠性為主，方案三為優選方案;若以社會經濟效益為主，方案一為優選方案。

3.4.2 設備方面措施及其效果

線路4的6#分支箱改造成環網柜，投資38萬元。改善措施實施前后指標對比如表8所示。

由表8可知，實施措施后，系統平均停電時間為0.9815h/(戶，供電可靠率99.9888%，缺供電量為2.2863kWh/a。增供電量0.043萬 kWh/a，創造GDP 0.43萬元/a。該方案盡管能在一定程度上提高供電可靠性，但是社會經濟效益并不顯著。因此，從社會效益的角度建議到設備生命周期完結時自然更換，從追求可靠性提升的角度可以實施改造。

3.4.3 重要用戶改造措施及效果

將市公安局配電變壓器改造為雙電源供電，并在下游裝設分段開關，用戶預計投入9萬元(安裝斷路器、架空線)。實施雙電源后，市公安局年平均停電頻率1.66次/a，每次平均停電時間0.253h/次，年停電時間0.42h/a，年停電時間減少1.852h/a，下降81.52%。

3.4.4 管理措施及效果

1)加強計劃剛性管理，提高電網綜合檢修計劃編制水平，按月召開生產計劃平衡會，多部門綜合考慮電網檢修計劃，優化施工方案，減少線路計劃?rùn)z修時間，杜絕重復停電。

2)提高配電網帶電作業率，增強帶電作業施工隊伍，以“能帶不停”為依據嚴格施工方案審批，積極推廣地電位絕緣桿作業法和電纜不停電作業。

3)加強電網設備質量把關，減少因設備本體質量問題導致故障停電;提高新投運設備驗收質量，對發現問題實現閉環管理;設備運維人員加強巡視力度和深度，降低外力破壞故障率。

預計管理措施實施后，電纜故障停電減少至3.5次/(100km)，計劃停電時間降低至5h，則加強管理后系統可靠性指標對比如表9所示。

4 結語

本文提出了可靠性評估在配電網建設改造環節的應用思路。通過應用案例詳細介紹了CEES可靠性評估軟件在配電網建設改造環節的應用步驟、方法，結果驗證了本文所提方法、思路的實用性和可操作性，表明了CEES可靠性評估軟件在配電網建設改造中能發揮重要作用。

參考文獻：

[1]BILLINTON R，WANG P.Reliability-network-equivalent approach to distribution-system-reliability evaluation[J].IEE Proc-Gener，Transm and Distrib，1998，145(2)：149-153.

[2]趙華，王主丁，謝開貴，等.中壓配電網可靠性評估方法的比較研究[J].電網技術，2013，(11)：3295-3302.

ZHAO Hua，WANG Zhuding，XIE Kaigui，et al.A comparison study of reliability assessment methods for medium voltage distribution networks[J].Power System Technology，2013，(11)：3295-3302.

[3]曹偉.配電網可靠性定量評估系統[J].大眾用電，2007，(12)：25-26.

CAO Wei.Quantitative assessment system of distribution network reliability[J].Popular Utilization of Electricity，2007，(12)：25-26.

[4]楊曉斌，張焰，周志超，等.中壓配電網供電可靠性定量評估系統的開發與應用[J].電力系統自動化，2004，(18)：83-85，89.

YANG Xiaobin，ZHANG Yan，ZHOU Zhichao，et al.Development and application of a software for quantitative reliability assessment of medium-voltage distribution network[J].Automation of Electric Power Systems，2004，(18)：83-85，89.

[5]劉蔚，寧文輝.縣級電網規劃可靠性評估和應用[J].廣西電力，2010，(2)：8-10，47.

LIU Wei，NING Wenhui.Reliability assessment and application of y electric power network planning[J].Guangxi Electric Power，2010，(2)：8-10，47.

[6]楊進云.縣城電網規劃可靠性評估實例分析[J].中國新技術新產品，2011，(24)：121-122.

YANG Jinyun.Analysis of reliability assessment example for y electric power network planning[J].China New Technologies and Products，2011，(24)：121-122.

[7]于騰凱.基于ETAP的配電網可靠性評估[J].供用電，2013，(1)：27-31.

YU Tengkai.Distribution system reliability assessment based on ETAP[J].Distribution & Utilization，2013，(1)：27-31.

[8]紀靜，謝開貴，曹侃，等.廣東電網薄弱環節辨識及可靠性改善分析[J].電力系統自動化，2011，(13)：98-102.

JI Jing，XIE Kaigui，CAO Kan，et al.Weak part identification and reliability improvement analysis of Guangdong power grid[J].Automation of Electric Power Systems，2011，(13)：98-102.

[9]程德才，趙書強，于靜.影響配電網可靠性相關因素的灰色關聯分析[J].供用電，2008，(5)：18-20.

CHENG Decai，ZHAO Shuqiang，YU Jing.Analysis on relevant factors of distribution network reliability with gray relation theory[J].Distribution & Utilization，2008，(5)：18-20.

[10]Zhuding Wang，Jun Qiu.An efficient algorithm for assessing reliability indexes of general distribution system.IEEE Transactions on power systems，2002，17(3)：608-614.

作者簡介

嚴俊，國網浙江省電力公司溫州供電公司,高級工程師，研究方向?yàn)殡娋W(wǎng)技術。

何成章，國網浙江省電力公司溫州供電公司,高級工程師，研究方向?yàn)殡娋W(wǎng)技術。

段浩，國網浙江省電力公司溫州供電公司,工程師，研究方向?yàn)殡娋W(wǎng)規劃。

趙璞，國網浙江省電力公司溫州供電公司,高級工程師，研究方向?yàn)殡娋W(wǎng)規劃。

韋婷婷，重慶星能電氣有限公司，研究方向?yàn)殡娏ο到y(tǒng)規劃與可靠性。

引文信息

嚴俊，何成章，段浩，等.CEES可靠性評估軟件在中壓配電網建設改造中的應用[J].供用電，2015,33(1)：39-44.
