創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――智能電能表自動封印裝置及方法。該專利由深圳市科陸電子科技股份有限公司申請，并于2017年5月31日獲得授權公告。

內容說明

本發明涉及智能電能表自動封印裝置和方法。

發明背景

國內外對電能表的檢定大多還是采用傳統的電能表檢定裝置進行檢定，由人工完成電能表信息符合性、掛表和拆表、封印、貼標，檢定效率低，勞動強度大。

隨著電力公司智能電網“信息化、自動化、互動化”建設的不斷推進，2009年9月，國家電網公司統一了智能電能表的外觀結構、尺寸型號、檢定指標和標準，并且從2009年開始，智能電能表已由國家電網公司統一采購，然后由各個省網公司計量中心進行統一倉儲、檢定和配送，現有的電能表檢定方式已不能適應智能電網快速發展的需要，解決智能電能表檢定中的效率低、勞動強度大的問題催生了智能電能表自動化檢定的需求。

發明內容

本發明的第一目的是提供一種智能電能表自動封印裝置，該自動封印裝置能自動完成封印，減少了人力資源，提高了封印的效率。

為達到上述的第一目的，一種智能電能表自動封印裝置。包括主站、PLC可編程控制器、由PLC可編程控制器控制的輸送線、由PLC可編程控制器控制的封印底座安裝設備、由PLC可編程控制器控制的點膠設備、由PLC可編程控制器控制的封印上蓋安裝設備、由PLC可編程控制器控制的紫外線固化設備、由PLC可編程控制器控制的封印上蓋條形碼識別設備；所述的主站與PLC可編程控制器通訊；封印底座安裝設備、點膠設備、封印上蓋安裝設備、紫外線固化設備和封印上蓋條形碼識別設備設在輸送線上。

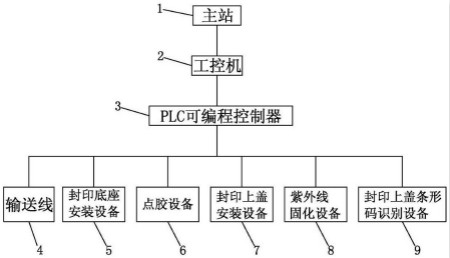

圖為智能電能表自動封印裝置的框架圖

為達到上述的第二目的，自動封印的方法步驟如下：(1)由PLC可編程控制器控制輸送線電機工作，輸送線電機驅動輸送輥旋轉，輸送輥帶動輸送平板鏈運動，輸送平板鏈將智能電能表輸送到輸送平板鏈的末端，并由擋停器擋停智能電能表，此時，啟動輸送線頂升氣缸，輸送線頂升氣缸的活塞桿帶動頂升器運動，由頂升器對智能電能表頂升和定位，此時，由PLC可編程控制器向工控機發送智能電能表已經定位的信息，工控機將上述信息上傳到主站中。(2)主站接收到智能電能表已經定位的信息后，主站向工控機發送待封印智能電能表準備就緒信息，工控機將待封印智能電能表準備就緒信息發送給PLC可編程控制器內，PLC可編程控制器控制封印底座機械手和封印底座手爪搬運振動盤提供的封印底座，進行待封印智能電能表封印底座的安裝。(3)電能表封印底座安裝完成后，由PLC可編程控制器通過工控機向主站發送信息，主站收到信息后，通過工控機向PLC可編程控制器反饋信息，并控制輸送線將智能電能表輸送到點膠工位上。(4)當智能電能表到達點膠工位并就緒后，由PLC可編程控制器通過工控機向主站發送智能電能表到達點膠工位就位信息，主站收到信息后通過工控機向PLC可編程控制器發送就位信息，并由PLC可編程控制器控制點膠機械手、點膠控制器通過精密點膠閥對待封印智能電能表封印底座進行點膠。

(5)點膠完成后，由PLC可編程控制器通過工控機向主站發送信息，主站收到信息后，通過工控機向PLC可編程控制器反饋信息，并控制輸送線將智能電能表輸送到封印上蓋安裝工位上。(6)當智能電能表到達封印上蓋安裝工位上時，主站接收到智能電能表已經定位的信息，主站向工控機發送待封印智能電能表準備就緒信息，工控機將待封印智能電能表準備就緒信息發送給PLC可編程控制器內， PLC可編程控制器控制封印上蓋機械手和封印上蓋手爪搬運封印上蓋振動盤提供的封印上蓋，進行待封印智能電能表封印上蓋的安裝。

(7)封印上蓋安裝完成后，由PLC可編程控制器通過工控機向主站發送信息，主站收到信息后，通過工控機向PLC可編程控制器反饋信息，并控制輸送線將智能電能表輸送到固化工位上。(8)當智能電能表到達固化工位上時，主站接收到智能電能表已經定位的信息，主站向工控機發送待封印智能電能表準備就緒信息，工控機將待封印智能電能表準備就緒信息發送給PLC可編程控制器內，由PLC可編程控制器給紫外線控制器發送指令，紫外線控制器控制紫外線燈對待封印智能電能表封印底座、封印上蓋進行固化。(9)固化完成后，由PLC可編程控制器通過工控機向主站發送信息，主站收到信息后，通過工控機向PLC可編程控制器反饋信息，并控制輸送線將智能電能表輸送到條形碼識別工位上。(10)當智能電能表到達條形碼識別工位上時，主站接收到智能電能表已經定位的信息，主站向工控機發送待封印智能電能表準備就緒信息，工控機將待封印智能電能表準備就緒信息發送給PLC可編程控制器內，同時，工控機接收主站提供的待封印智能電能表條形碼，由PLC可編程控制器控制所述條形碼掃描器采集待識別智能電能表的封印上蓋條形碼，所述工控機將主站提供的待封印智能電能表條形碼與所述條形碼掃描器采集的待識別智能電能表封印上蓋條形碼建立對應關系，并提交主站。

本發明的有益效果是：本發明提供的一種智能電能表自動封印裝置及方法，可以通過主站、PLC可編程控制器、輸送線、封印底座安裝設備、點膠設備、封印上蓋安裝設備、紫外線固化設備、封印上蓋條形碼識別設備自動完成智能電能表輸送、封印底座安裝、點膠、封印上蓋安裝、紫外線固化、封印上蓋條形碼識別，自動建立智能電能表條形碼與封印條形碼的對應關系?？梢杂糜趩蜗嘀悄茈娔鼙怼⑷嘀悄茈娔鼙淼茸詣踊瘷z定的自動封印，無需人工操作，提高工作效率、可靠性，降低了勞動強度。
