創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――畢托巴一體化質量流量計。該專利由遼寧畢托巴科技有限公司申請，并于2017年6月20日獲得授權公告。

內容說明

本發明涉及一種測量管道內流體質量流量的畢托巴質量流量計，尤其是涉及一種測量管道內混合流體質量流量的畢托巴一體化質量流量計。

發明背景

目前測量管道內流體質量流量所采用的畢托巴質量流量計結構上主要包括畢托巴流量傳感器、差壓變送器和流量積算儀，畢托巴流量傳感器具有導壓管和取壓頭，導壓管包括全壓管和靜壓管，取壓頭的上部具有全壓孔和靜壓孔，取壓頭的下段為柱形接頭，所述全壓孔通過全壓通道與所述全壓管連通，靜壓孔通過靜壓通道與所述靜壓管連通，所述全壓管和靜壓管與所述差壓變送器的輸入端相連相連，差壓變送器的信號輸出端與所述流量積算儀的信號輸入端相連，上述結構的畢托巴質量流量計僅適用于測量管道內僅有一種流體且流體處于常溫常壓狀態時的管道內流體的質量流量，上述結構的畢托巴質量流量計在使用時，畢托巴流量傳感器從管道的側壁垂直地插入管道內，讓全壓孔和靜壓孔的中心點連線在管道的軸線上，全壓孔對著流體的來流方向，靜壓孔對著流體的去流方向，流體在管道內流動時，在導壓管上端的全壓接口和靜壓接口分別輸出管道內流動著的流體的全壓和靜壓，用管道內流動著流體的全壓和靜壓，按流體力學原理可以計算出管道內流體的流量，再根據管道內的流體在常溫常壓下的密度最終可以在流量積算儀內計算出管道內流體的質量流量并在積算儀上顯示。

但是當管道內流動的是多種混合流體且處于非常溫常壓狀態時上述結構的畢托巴質量流量計則無法準確測量管道內混合流體的質量流量。

發明內容

本發明要解決的技術問題是提供一種無須在被測量管道另開設測量安裝孔，從而易于安裝和拆卸的畢托巴一體化質量流量計。

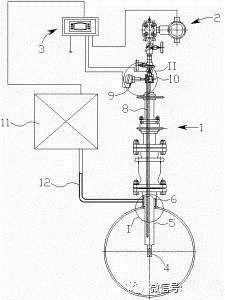

圖為本發明畢托巴一體化質量流量計安裝在管道上時的局剖視結構示意圖

為解決上述技術問題，本發明畢托巴一體化質量流量計，包括畢托巴傳感器、差壓變送器和流量積算儀，所述畢托巴傳感器具有取壓頭、導壓管和管道安裝管座，所述導壓管穿過管道安裝管座，所述導壓管與管道安裝管座之間形成有環形縫隙，還包括測量混合流體密度的密度計，密度計的輸入端通過取樣管與所述管道安裝管座相連通，其信號輸出端與所述流量積算儀的信號輸入端相連；還包括可伸入到管道內的引流管，該引流管穿過所述管道安裝管座，引流管上連有溫度變送器和壓力變送器，溫度變送器和壓力變送器的信號輸出端與所述流量積算儀的信號輸入端相連。

采用上述結構的畢托巴一體化質量流量計，安裝使用時需要先在管道壁上開設圓形安裝孔，安裝孔的徑向尺寸要略大于畢托巴流量傳感器的導壓管和引流管的橫向尺寸之和，通過管道安裝管座把畢托巴流量傳感器裝在管道上，使導壓管和引流管伸入到管道內，由于本發明中的所述導壓管與管道安裝管座之間形成有環形縫隙，還包括測量混合流體密度的密度計，密度計的輸入端通過取樣管與所述管道安裝管座相連通，其信號輸出端與所述流量積算儀的信號輸入端相連，采用上述技術特征管道內混合流體會通過導壓管與管道安裝管座之間的環形縫隙進入到取樣管，進而所述密度計能夠測量到管道內混合流體的常溫常壓下的密度并把測量結果輸入到所述流量積算儀；又由于還包括可伸入到管道內的引流管，該引流管穿過所述管道安裝管座，引流管上連有溫度變送器和壓力變送器，溫度變送

儀器和壓力變送器的信號輸出端與所述流量積算儀的信號輸入端相連，采用上述技術特征后可測量出管道內溫合流體的準確溫度和壓力，并把測量結構輸入到流量積算儀，最終結合管道內混合流體的流量、混合流體常溫常壓下的密度，并以管道內的實際溫度和壓力作為補償，可在流量積算儀內計算出管道內混合流體的質量流量。

綜上所述，本發明畢托巴一體化質量流量計可以準確測量管道內混合流體的質量流量。
