創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利――一種基于GPRS通信技術的光電直讀燃氣表控制器。該專利由西安普瑞米特科技有限公司申請，并于2017年6月6日獲得授權公告。

內容說明

本實用新型涉及天然氣計量技術領域，尤其涉及一種基于GPRS通信技術的光電直讀燃氣表控制器。

發明背景

隨著社會的不斷發展和進步，天然氣的使用在現代社會發展和居民生活中的地位和作用越來越重要；隨著城市管道的大規模推廣和應用，燃氣表的應用也深入到千家萬戶。

隨著城市規模的擴大，針對燃氣公司對燃氣表監控和燃氣用量大數據分析的需要，伴隨著智能云服務、物聯網產業和技術的逐步發展，物聯網技術在智能燃氣表的運用也越來越多，用GPRS無線數據業務作為智能燃氣表終端通信及設備編號分配的方式越來越廣泛。

大多數情況下，使用GPRS無線數據業務的智能燃氣表需要在長達10年的時間里保持SIM卡的可靠連接，傳統的插接式SIM卡座在較長時間的使用后會出現老化、接觸點氧化等，使得SIM卡和通信電路接觸不良，從而導致通信故障。在燃氣表的安裝部署過程中，需要對用戶的SIM卡編號進行登記，由于人工記錄容易出現錯誤，燃氣表使用過程中編號難以核對，經常導致燃氣用戶與戶內燃氣表信息不統一的情況。另外，由于燃氣公司對燃氣表故障等問題難以追溯時間、難以及時發現等問題導致用戶服務工作量增大，增加了燃氣公司的運營成本。

傳統的燃氣表數據計量采集主要有脈沖計數方式和光電編碼直讀式，脈沖計數的方式要求系統24小時工作，對電子器件的穩定性要求很高，同時容易受外界磁場干擾，系統無法自校正而造成累計誤差，數據校正必須依靠人工來完成；而現有的光電直讀式燃氣表經常存在機械字輪進位時容易出現讀數錯誤、受外界干擾容易出現誤碼、準確性低、可靠性差等缺點。

發明內容

本實用新型要解決的問題是現有的IC卡燃氣表控制器使用插接式SIM卡，卡座易老化，安裝部署容易失誤，燃氣公司對燃氣表故障等問題難以追溯時間，燃氣表計量方式容易受外界干擾，容易出現讀碼錯誤，可靠性有待改善。

為解決上述技術問題，本實用新型采用的技術方案是：提供一種基于GPRS通信技術的光電直讀燃氣表控制器。所述基于GPRS通信技術的光電直讀燃氣表控制器，包括微控制器、GPRS無線通信模塊、數據存儲模塊、閥門驅動模塊、光電直讀模塊、液晶顯示模塊、按鍵電路和電源管理模塊。

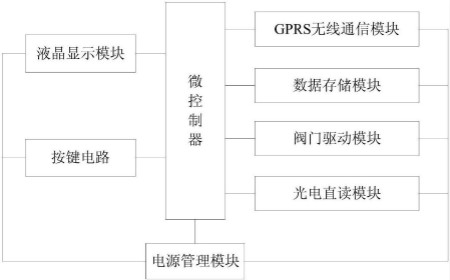

圖為本申請的流程框圖

所述微控制器分別與GPRS無線通信模塊、數據存儲模塊、閥門驅動模塊、光電直讀模塊和電源管理模塊相連。所述GPRS無線通信模塊用于和外接GPRS網絡進行通信，采用貼片式SIM卡，GPRS無線通信模塊通過UART總線與微控制器的通訊端相連。所述光電直讀模塊采用透射式光電直讀方式，讀取燃氣表的數字，包括光電直讀控制電路和若干組二極管，所述二極管與燃氣表的機械字輪相對應。

優選地，所述二極管為紅外收發二極管，光電直讀模塊包括5組紅外收發二極管，分別與燃氣表機械字輪的5位數字相對應。進一步地，光電直讀模塊的控制端與微控制器的控制端相連，微控制器控制五組紅外收發二極管的工作狀態，對讀取到的數據進行判斷，根據判斷結果控制閥門控制模塊。

光電直讀模塊的電源輸入端通過三極管和系統電源相連，微控制器控制三極管的導通或關斷。所述GPRS無線通信模塊包括集成電路SIM800C，貼片式SIM卡焊接在集成電路SIM800C的電路板上。

進一步地，所述按鍵電路用于觸發按鍵信號，微控制器檢測到按鍵信號時，根據按鍵信號控制液晶顯示模塊顯示相應信息。所述的電源管理模塊包括降壓穩壓電路、DC-DC穩壓電路、電源電壓檢測電路和備用電容。所述降壓穩壓電路的輸出端口和微控制器、光電直讀模塊的電源輸入端口相連接；所述DC-DC穩壓電路和GPRS無線通信模塊相連；電源電壓檢測電路和微控制器的電壓檢測端口相連接；備用電容和系統主電源相連。

本實用新型具有的優點和積極效果是：本實用新型提供的基于GPRS通信技術的光電直讀燃氣表控制器，采用貼片式SIM卡的技術方案，有效的避免了當前技術條件下使用插接式SIM卡因卡座老化、接觸點氧化等導致的設備通信故障，提高了產品的穩定性。

本申請?zhí)峁┑娜細獗砜刂破鞑捎玫耐干涫焦怆娭弊x模塊，不受時間和環境的影響而出現判讀困難和誤碼，采用獨特的編碼技術，徹底解決了機械字輪轉動進位時讀數不準的難題，故障率低、功耗極低，有效提高了產品的穩定性，改善了燃氣用戶的實際使用體驗。

本申請?zhí)峁┑娜細獗砜刂破鳎捎梦⒐脑O(shè)計方案，融合GPRS無線通信技術和遠程云服務器數據處理技術與一體，實現了燃氣表終端的物聯網實際應用解決方案。本申請?zhí)峁┑娜細獗砜刂破?，基于GPRS的遠程數據上報、遠程時間讀寫和遠程閥門控制、60天日用量信息查詢、月用量信息查詢等功能，為燃氣公司的云服務和大數據工程提供了有利的支撐，很大程度上方便了燃氣公司的運營管理。
